ANTENA BOBTAIL CURTAIN
.jpeg)
Comenzaba Enero del año 2005
y mi gran amigo, Don Diego Rexach LU8DJR,
me invita a pasar el año nuevo con El y su familia en el campo en Gorchs,
para lo que decidimos llevar algunas cositas de radio para aprovechar el silencio radial campestre.
Fue asi que decidimos llevar la antena Turnstile que habia fabricado hacia un tiempo para recepción de satélites meteorológicos y con ella cazar asi alguna pasada buena.
Pero para pasar el dia, aparte de degustar un exquisito asado decidimos llevar el HF.
En esa época yo tenia un TS450SAT
Había estado leyendo el famoso libro de Antenas de Brault &Piat y me había llamado la atención una antena que podía ser multibanda la cual tenia una configuración especial.
Ahi descubrí la Antena BOBTAIL CURTAIN
Se trataba de una antena con forma de E invertida
la cual era alimentada al centro mediante un dispositivo que equilibraba la impedancia.
La idea era tratar de reproducir esta antena lo mejor posible para probar su funcionamiento en los 40 mts. ya que era la banda de HF que en el horario que estaríamos jugando con la radio en el campo , podríamos tener la oportunidad de hacer algún comunicado.
Para ello decidí armar el dispositivo de adaptación de impedancias con una leve modificación, y era incorporándole un pequeño medidor de ROE para no depender de otro accesorio externo.
.jpeg)
.jpeg)
La construcción la realice mecanizando un gabinete metálico.
.jpeg)

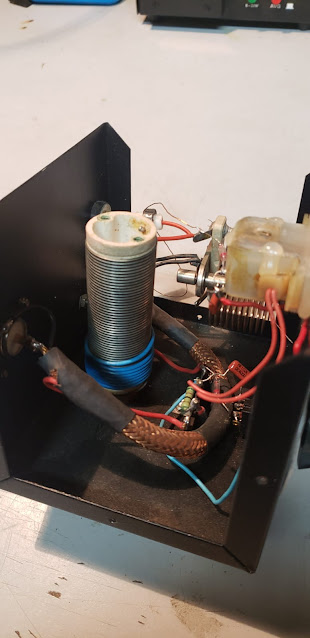

En la foto se pueden apreciar los componentes utilizados.
El condensador variable
El inductor con su acoplamiento link.
El captor del reflectómetro para medir ROE
El instrumento donado por un antiguo equipo de Banda Ciudadana
El conector SO239 para acoplar al Tranceiver
El potenciometro para Tarar el Reflectómetro.
La llave selectora para lectura Directa o Inversa.
Los bornes de salida para conectar a la antena y a tierra.
.jpeg)
Conclusiones
El adaptador de impedancias funciono perfectamente.
La antena presentó mejor recepción hacia los laterales.
Lo interesante como dato extra es que hicimos la prueba de conectar el ramal radiante totalmente extendido de una longitud ligeramente mayor a los 40 mts. de largo y el adaptador funcionó sin problema.
Recuerdo que en esa oportunidad participé de una rueda de radio y comunique con
LU9EDS , un radioaficionado que era conocido por nosotros, en la modalidad AM, ajustando el TS450SAT en 25 W y el reporte había sido excelente, habíamos logrado una comunicación de casi 140 Kms
El dispositivo de adaptación lo conservo aún.
Aunque es muy simple y elocuente su funcionamiento,
Prometo hacer mediciones y subir las fotos y/o algún video de su funcionamiento.
73's Dx
¡Saludos Cordiales y a seguir experimentando!
