ANTENA MULTIBANDA
PARA SALIDAS DE CAMPO
La idea de utilizar una antena de montaje rápido y de ajuste sencillo, para ser utilizado con el equipo QRP me llevo a adquirir una antena de venta comercial la cual tenia muy buenas criticas.
Se trata de la OPEK HVT-400B
Al principio debo reconocer que por sus dimensiones no tenia muchas esperanzas de que me brindara un buen servicio, pero nobleza obliga, me he sorprendido y en sobre medida.
Un cambio de visión...
Las primeras pruebas las realice colocando la antena en el soporte de la antena de VHF en la camioneta, habiendo ajustado el irradiante a la medida de 7 Mhz.
Inmediatamente comencé a recibir estaciones de todas latitudes.
En esa oportunidad había ido a visitar la Estación Ernestina cerca de la localidad de Lobos, para pedir el permiso para asistir y efectuar la activación radial de la misma, y desde ahi aproveche para hacer algunos QSO's.
Unos meses mas tarde durante una actividad realizada con la Armada Argentina, transmitiendo desde el Batallón de Infantería de Marina Nº3 en la ciudad de Zárate desplegué la Opek sobre un pequeño trípode donado por un telescopio de juguete y mientras se instalaba la estación principal, podíamos mantenernos al aire con muy buenos reportes.
Fué así que decidí mejorar el sistema de soporte, para hacerlo transportable, robusto y por sobre todo vistoso y funcional.
.jpeg)

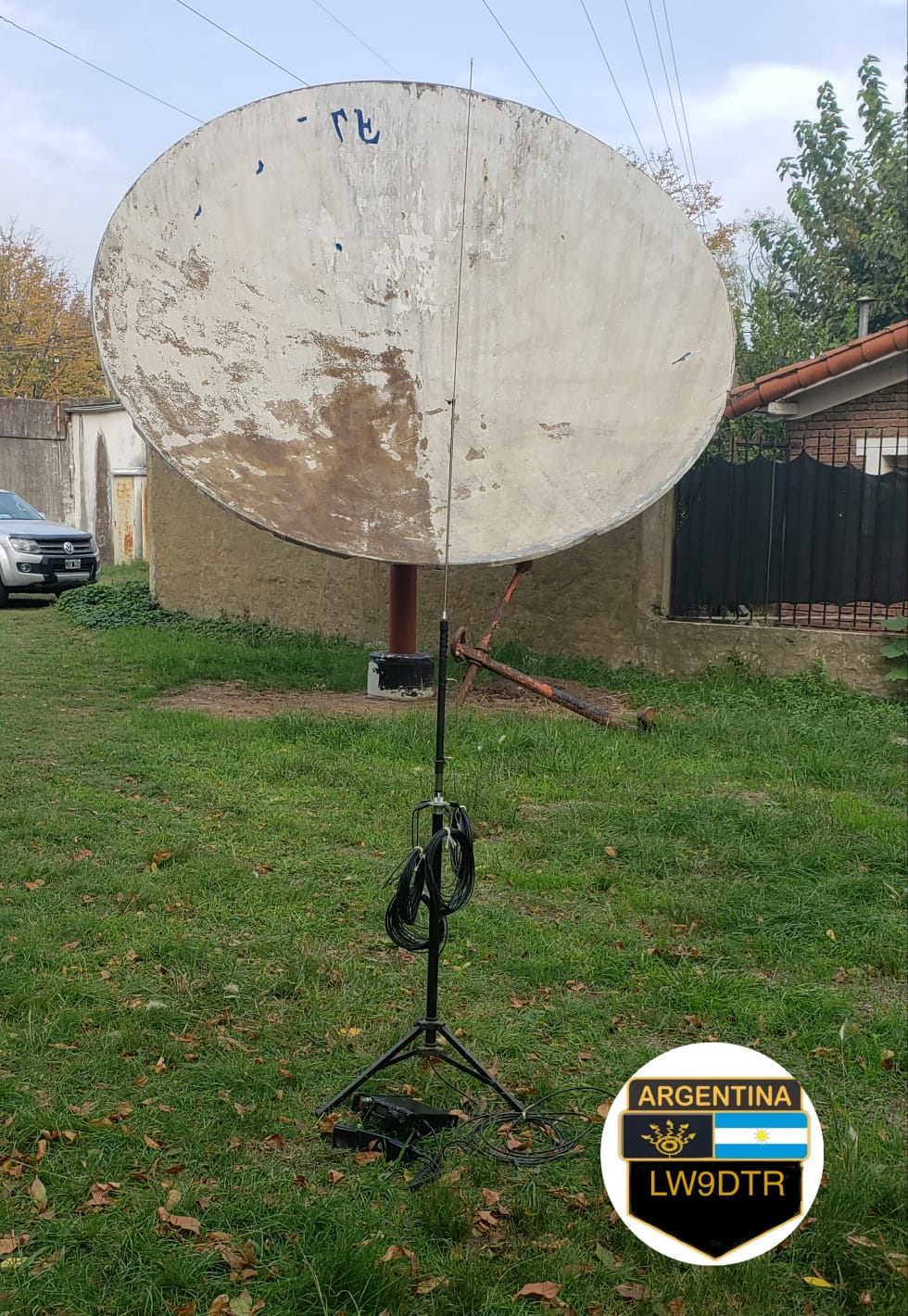

Mi gran y querido amigo Edgardo Zapico , LW9ELX me regalo un tripode metálico de los que se usan para sostener micrófonos, que se adapto perfectamente al proyecto.
Utilice un acople UHF roscado, el mismo brindaría la conexión entre el cable coaxial y la antena, y gracias a que es roscado le proporcionaría fijación a una arandela galvanizada que no solo sirve de tope en el caño donde se introduce el cable, sino que también sirve de sostén para los planos de tierra desplegables que los fijo mediante pinzas cocodrilo.
La antena viene provista de un Jumper de cable para interconectar los bobinados y seleccionar la banda de trabajo, como yo solo estoy interesado en usarla sobre 7 Mhz, decidi reemplazar el Jumper de cable por uno rígido, lo que minimizaría las probabilidades de roturas en salidas de campo.
.jpeg)
.jpeg)
Funcionamiento
La antena OPEK HVT-400B es una antena de cortas dimensiones, de funcionamiento multibanda seleccionable por Jumper y ajuste fino por modificación del irradiante.
Su ajuste no es crítico, pero es necesario un medidor de ROE, aunque en mi caso el equipo que uso , un Yaesu FT817ND posee su medidor incorporado, pero considero practico el pre ajustar el irradiante en determinadas frecuencias haciendo marcas sobre el mismo para facilitar la puesta en servicio.
.jpeg)
Caracteristicas
Sobre el terreno.
Conclusiones
La antena funciona muy bien y rinde muy bien si no perdemos de vista sus limitaciones.
El montaje nos proporciona sustento, facil despliegue y facil transporte.
Los planos de tierra de cable son de fácil apertura y nos aseguran mejoras en el rendimiento general y en la tasa de ROE.
¡Saludos Cordiales para todos!
73's Dx
¡A seguir experimentando!
 |
