Construcción de Antena Multibanda DE HF tipo
BUTTERFLY por LW9DTR
DURANTE MAS DE 2 DECADAS PARA MIS ACTIVACIONES Y/O SALIDAS AL CAMPO UTILIZABA UNA ANTENA DE DOS BANDAS (80 Y40 MTS) LA DEL TIPO CON BOBINA TRAMPA COMERCIALIZADA ENTONCES POR LA DESAPARECIDA FIRMA TAMECO.
NO TENGO OBJECIONES SOBRE LA MISMA YA QUE FUNCIONO OPTIMAMENTE DURANTE TODO SU PERIODO, PERO DURANTE UNA ACTIVIDAD A BORDO DE UNA UNIDAD NAVAL, UNA DE SUS BOBINAS TRAMPA SE ROMPIO Y DECIDI QUE ERA TIEMPO DE RENOVAR EL SISTEMA IRRADIANTE DE LAS CAMPAÑAS.
FUE ASI QUE DECIDI DARLE LA OPORTUNIDAD A LA ANTENA BUTTERFLY
(MARIPOSA EN INGLES)
YA HABIA EXPERIMENTADO SU EFICACIA CUANDO IMPLEMENTE ESTE SISTEMA IRRADIANTE PARA LA ESTACION CABECERA del Servicio Auxiliar de Radioaficionados de la Armada Y DESPUES DE VARIAS ACTIVACIONES RADIALES DONDE LOS REPORTES FUERON SORPRENDENTES, VARIOS AMIGOS ME HAN PEDIDO QUE LES CONSTRUYA UNA Y ASI LO HICE.
Las dimensiones suelen variar significativamente por la confección del Balun y tambien los diámetros de los alambres utilizados asi como la separación entre alambres y distancia a suelo.
Las dimensiones finales se dan sobre el montaje.
LA ANTENA DESCRIPTA FUNCIONA CORRECTAMENTE EN:
7 MHZ, 14 MHZ Y 21 MHZ.
COMPARTO ALGUNAS IMAGENES DE SU DESARROLLO.

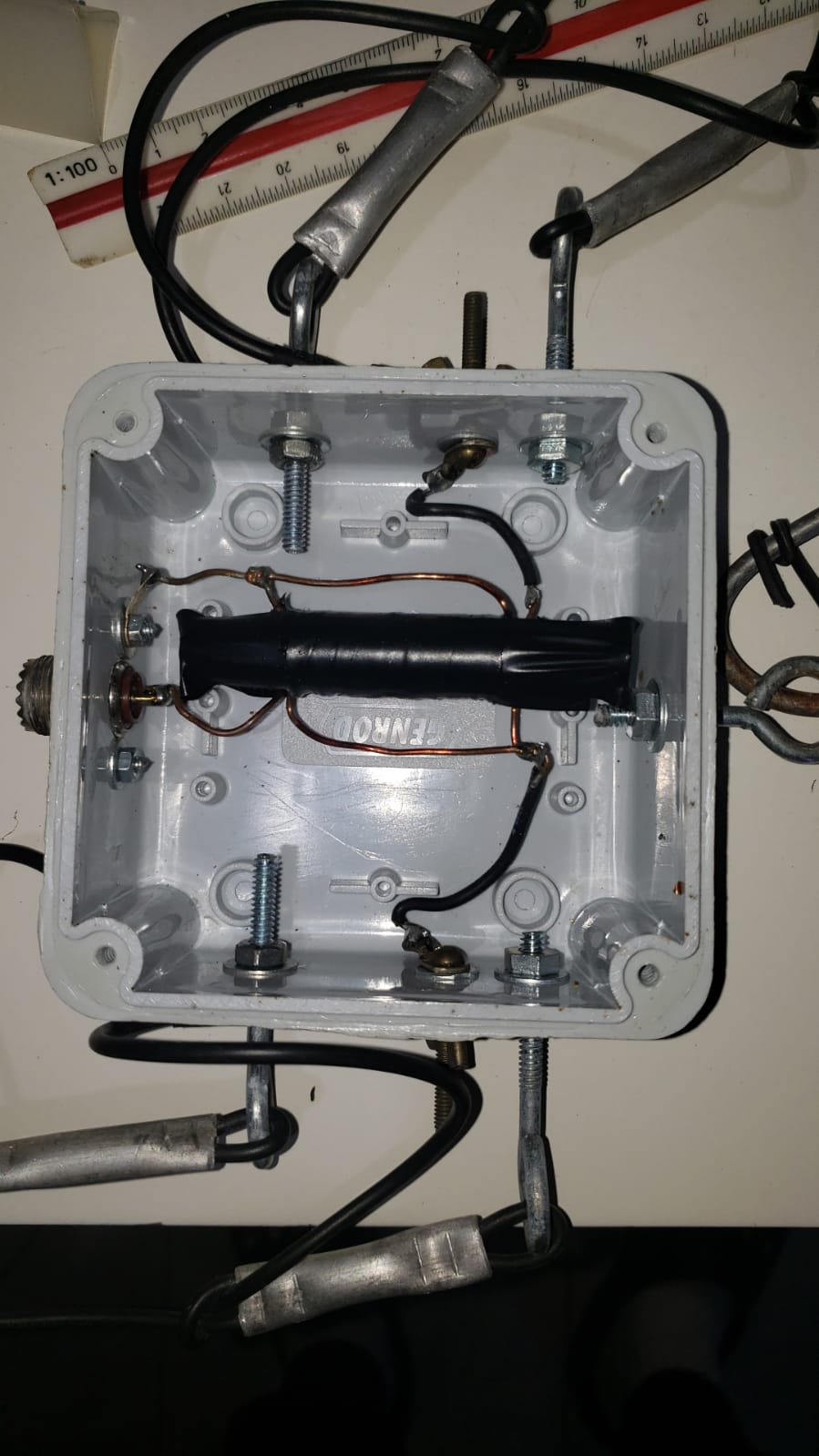

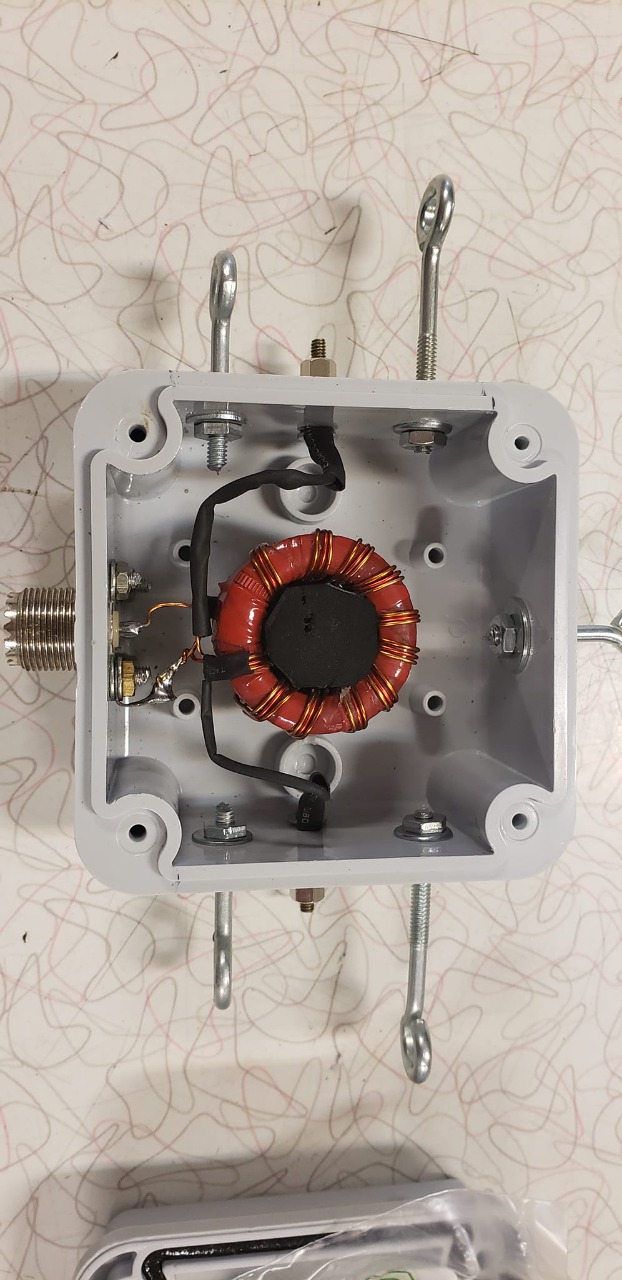

Los ensayos los realizé con ambos métodos de adaptación, Utilizando Balun Toroidal del tipo AMIDON y Barra de ferrite de 12 mm de diámtero.
Aisladores de los ramales radiantes
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg "LW9DTR")
SI BIEN LA ANTENA PUEDE SER INSTALADA DE MANERA HORIZONTAL, EN FORMA SLOOPER O DIAGONAL, YO OPTE POR LA DISCPOSICION EN V INVERTIDA YA QUE PARA USAR EN CAMPAÑA RESULTA MAS APROPIADA.
ANTENA UNA VEZ AJUSTADA MANTIENE SUS CARACTERISTICAS DE ADAPTACION EN LAS BANDAS PARA LAS QUE FUE DISEÑADA.
73'S MARTIN, LW9DTR. :)
