Llave Secuencial
Para encendido en secuencia de las etapas de mi transmisor PWM
Hola Amigos!
Hoy les comparto el re diseño del circuito impreso de la llave secuencial que utilizare en mi nuevo transmisor para que el encendido y el apagado sea de manera ordenada.
En mi transmisor actual utilizo una igual , pero la idiferencia es que toda la placa me la ha armado mi gran y querido amigo Guillermo Necco LW3DYL ya que en esa ocasion no manejaba ningun programa de diseño de PCB.
En este nuevo proyecto me he propuesto que todo lo referido a lo constructivo sea de exclusiva fabricacion mia.
Recordemos que la llave secuencial se incorpora al proyecto con la intencion de evitar cualquier mala manipulación o encendido fallido, ya que como sabemos en estos tipo de transmisores de estado solido cuyos componentes son de dudosa calidad, las malas manipulaciones son la sentencia de muerte para nuestras etapas de salida y o moduladores.
El origen del circuito original lo desconozco.
Mi desarrolo de PCB lo he basado en el circuito publicado por Marcelo, LU6DCS en su Blog.
.jpeg)
DESARROLLO DEL PCB
Con la ayuda del programa KiCad he podido desarrollar un PCB medianamente prolijo para evitar construir la llave en placa experimental.
El KiCad nos permite crear una vista en 3D que se aproxima al producto final.
En el diseño he intentado distribuir los componentes de manera uniforme y cuasi simétrica, eso le da a la placa un aspecto más ordenado.
MODELO DE PCB PARA IMPRIMIR
(SOLICITAR EL PDF RELACION 1:1 POR VIA EMAIL)

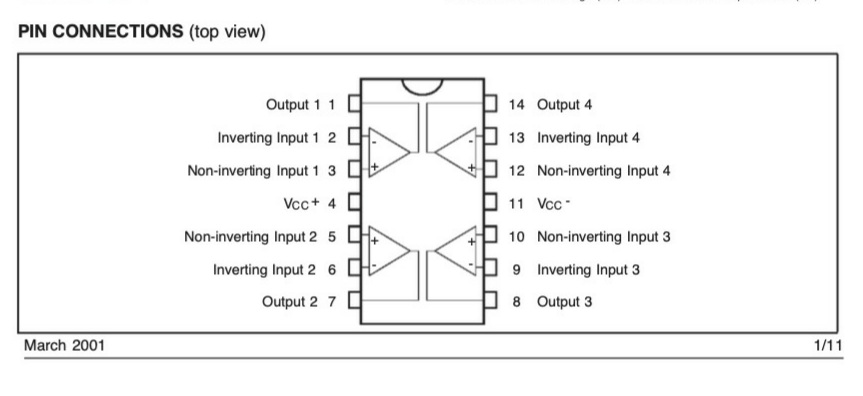

DATASHEET DEL TL074
.jpeg)
.jpeg)
MODELO TERMINADO
DETALLE DE LAS SALIDAS
ANTENA:
PROPORCIONA MASA O NEGATIVO PARA ACTIVAR LOS RELAYS DE ANTENA DE CONMUTACION TX/RX
EXITADOR:
PROPORCIONA MASA O TIERRA PARA LA PUESTA EN TRANSMISION DEL EXITADOR.
PULSO OFF:
HABILITA EL PULSO DIGITAL DEL MODOULADOR PWM
AUDIO MUTE
HABILITA EL INGRESO DE AUDIO AL MODULADOR PWM
GRACIAS A TODOS POR LOS COMENTARIOS Y POR SEGUIRME EN ESTE CAMINO DE LA EXPERIMENTACION.
73'S DE LW9DTR
