Mástil para comunicaciones móviles
Como siempre digo, las salidas al campo son mi mayor pasión, sin importar el contexto, en barco, en la costa, la llanura o las montañas, toda operación al aire libre se lleva y recibe mi mayor dedicación.
Uno de los aspectos que siempre hay para resolver es el de disponer de un mástil que nos provea de la altura y sostén necesario para instalar nuestro sistema de antenas.
Logicamente que ante la posibilidad de disponer el acceso a arboledas u otras estructuras existentes en el lugar donde nos disponemos a hacer radio es valido.
Este artículo apunta a resolver el problema con que nos encontramos cuando no existe un espacio propicio para la instalación de nuestro sistema irradiante.
La carpa o la pileta...
Para las actividades Outdoors ( como lo definen en EEUU) existen diferentes mástiles pensados para la ocasion y que hasta pueden resultar económicos en el pais de origen pero para nosotros, el acceso sigue ciertamente vedado.
Una opcion para ello es el de utilizar tubos de hierro galvanizados con uno de sus extremos extrusados para que el acople sea franco y resistente.
Este tipo de tubos son los utilizados por las carpas tipo Canadienses y tambien por las piletas tipo "Pelopincho" 👳
Porque no utilizar tubos de aluminio?
Porque los tubos de aluminio son sustancialmente mas caros, vienen en tiras de 3 mts, y para acoplarlos aunque les pongamos en su interior un trozo de caño mas delgado, no tiene el cuello del estrusado que asegura un apoyo franco y presionado dando al sistema una rigidez extra.
Claro está que quien posee la posibilidad de extrusar caños de aleación de aluminio es una mejor opcion ya que no se corroen y son mas livianos.
Opciones
Los caños de carpa de 1/2" son livianos y vienen en varias medidas siendo la elegida por mi la de 0,90 mt. aunque son algo frágiles.
El izado de nuestro mástil deberá hacerse con sumo cuidado.
.jpeg)
Caños de Pileta

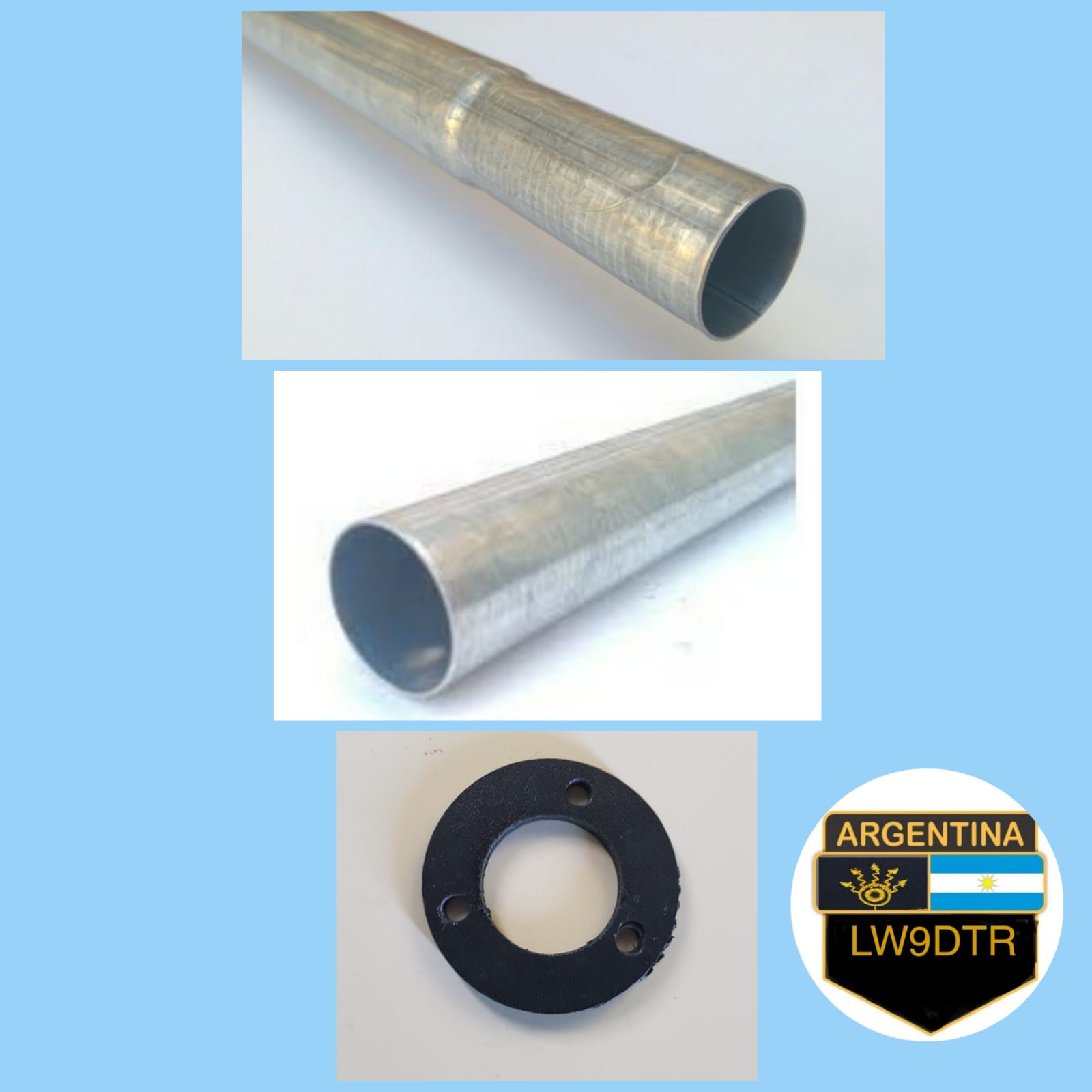

El uso de los caños usados para las estructuras de las piletas de lona tienen la particularidad de que como son mas gruesos que los utilizados por las carpas, aproximadamente 2" de diámetro, son estructuralmente mas rígidos, y al momento de estar solo para levantar nuestro mástil tenemos menos chances de doblarlo y romperlo.
.jpeg)
Sujeciones
Toda la estructura, sea la que sea que elegimos levantar, es arriostrada o sujeta por 6 Drizas o Riendas realizadas con finos cabos de algodón de 5 mm de espesor.
Estas Drizas se dispondrán equidistantes 120º una de otra.
En el caso de los caños de pileta para fijar las Drizas al mástil utilizo unas arandelas de plástico (negro) pasante.
En el caso de los caños de carpa, modifico los tapones que se usan para el piso, les practíco un agujero haciendo que el caño pase a su travez y asi lo deslizo en la posición mas favorable de uso.
.jpeg)
.jpeg)
Drizas
Materiales
Las Drizas de amarre son confeccionadas con soga de 5 mm. separadas en 3 cabos de 15 mts. cada uno y en 3 cabos de 6 mts. cada uno.
Los cabos largos son para sostener la sección mas alta y los mas cortos la sección media.
Los cabos largos de los cortos los identifico con una empaquetadura de color rojo.
Para fijar la Driza al caño utilizo un mosquetón de aluminio.
Fijaciones al suelo
Para fijar las Drizas al suelo he fabricado tres Estacas de hierro Nº 6.
Las he pintado para que se destaquen entre los pastos para no perderlas.
Su largo es de 30 cms cada una.
En la siguiente imagen pueden observar las dos secciones de Drizas, la sección media y la sección alta.
EmbalajeEl Embalaje de nuestro mástil para su transporte no es un tema de menor importancia, sobre todo par aquellas personas que no disponen de espacio o de vehiculos.
Yo puntualmente compre una bolsa de las que se venden en las casas de camping para guardar los caños de carpas, siendo una muy practica y ordenada solución.
.jpeg)
Conclusiones...
Ambos mástiles cumplen su función de medio de sostén y medio de elevación de nuestro sistema irradiante sin dejar de lado la seguridad y tampoco la estética.Estoy convencido que la estética es el producto del empeño que le ponemos a nuestros proyectos.
Espero les halla gustado el artículo, como siempre respondo los correos por preguntas y también los comentarios por facebook
73's DX de Martin's LW9DTR
