martes, 1 de abril de 2025

PROCESADOR DE AUDIO DE 4 BANDAS

 PROCESADOR DE AUDIO DE 4 BANDAS

" SIMIL PROFESIONAL"



Hola amigos!

Con el paso del tiempo los proyectos en radio se van convirtiendo para mi en verdaderas proesas de desarrollo.

Durante una de  mis charlas matinales en AM en la banda de 40 metros, Sergio Banfi LU1EU, me pidio que desarrolle las placas de circuito impreso para el  nuevo proceasador de audio en el que Luis Ahmed LU1AGP  y El, estaban trabajando, para ello me compartio los circuitos del proyecto.

Este nuevo Procesador tiene la particularidad de operar en 04 bandas de sintonia con sus respectivos limitadores individuales, y los suficientes filtros tanto de entrada como de salida como para poder acomodar los niveles a nuestra prefenrecia especial y eso es, Limitacion dinamica en las 4 bandas, Simetria en ambos semiciclos, Alta densidad de Modulacion,  Brillo destacable, transmision  Clara, con un ancho de banda definido con bordes de corte abruptos y netos y la posibilidad de utilizar ya sea un microfono, balanceado como un no balanceado.

Aqui les presento  el diseño original que  me fuera compartido por  LU1EU.
Para lograr el diseño final de las placas,  he invertido  muchas horas de dedicado trabajo, esta es la razon por la cual, a pesar de haber un nuevo circuito de procesador, decidi continuar y poner en marcha el presente.

Espero sea de vuestro agrado.

73'Dx de LW9DTR


El proyecto consta de 4 placas de 10x10 simple faz.





Mirando mas de cerca las placas...

Primer placa
Entrada balanceada/desbalanceada y Cross Over







Circuito de la primer placa





Segunda Placa y Tercera Placa
Limitadores

Cabe aclarar que para los cuatro limitadores se debe duplicar esta placa.





Circuito de la segunda y tercera placa.

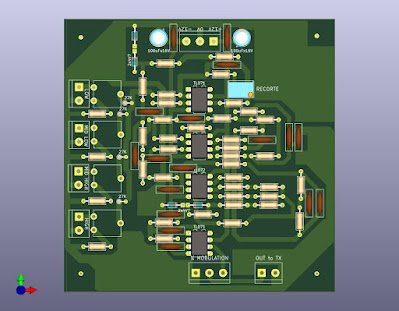

Cuarta y ultima Placa
Sumador y filtros de Salida.

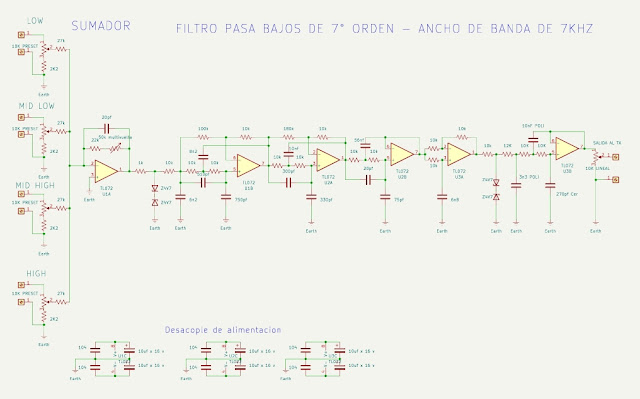

Circuito ultima placa

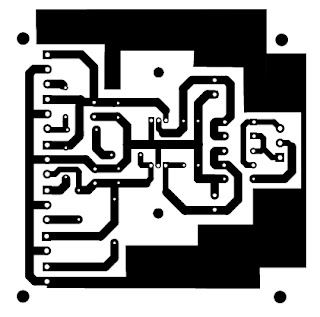

Modelos para imprimir 10cms X 10cms

PCB1


PCB2/3
PCB4



Mapa de componentes

PLACA1





PLACA 2/3


PLACA 4








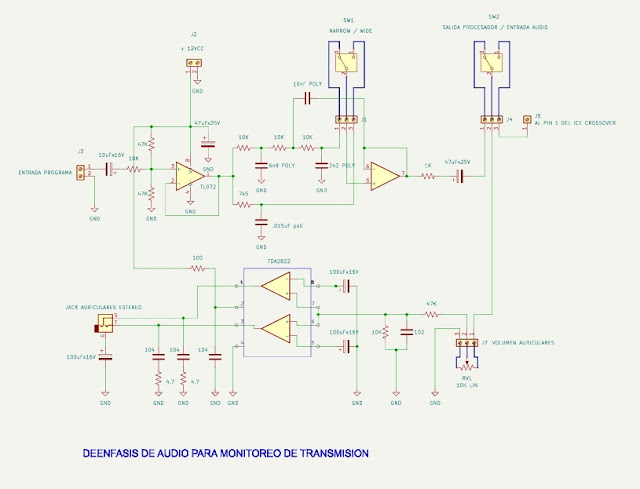

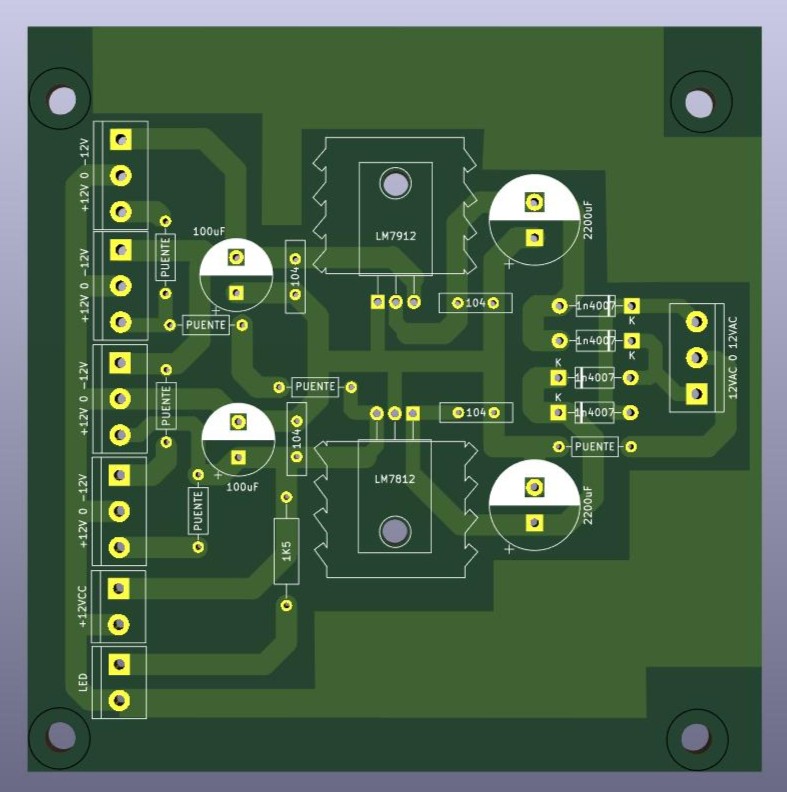

 Ya hay varios procesadores operativos y su funcionamiento es destacable, nada raro a la hora de hacer un proyecto diseñado por Luis que mas que un proyecto se convierte en una genialidad tecnica.



Continuara...
