FILTRO DE 75KHZ
PARA CARGA DE 10 A 15 OHMS
La construcción del Modulador PDM se esta volviendo todo un desafío para mi.
Tengo el invaluable e incondicional apoyo de Wiloh, LW3DYL que me asiste con su conocimiento.
Aqui ha desarrollado un filtro para 75khz para ser empleado en al Modulador PDM que estamos armando.
.jpeg)

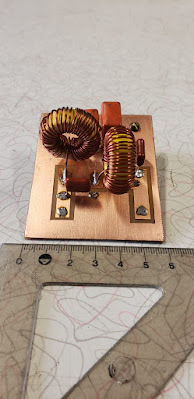

El PCB lo hice siguiendo el método Manhattan pero como siempre digo , modificado ya que utilizo Contact Vinílico al cual troquelo con el cutter para retirar aquello que deseo que el baño ácido consuma.
Circuito del filtro de 75 Khz.
Análisis mediante Soft Bode Plotter
Debo aclarar que el cálculo de los inductores lo ha realizado mi amigo Guillermo Necco, y lo ha verificado con el siguiente programa de diseño de filtros.
Disposición
Configuración Inicial
Esta fué la configuración Inicial del Modulador PDM
Se puede apreciar la disposición final en el Sub Gabinete interno del Transmisor PDM Trex.
En el medio se Observa el segundo mosfet que esta en paralelo con el principal para otorgar mayor rango de disipación en funcionamiento.
Circuito de Filtro mejorado por LU1AGP con Notch
Pero la RF generaba que el sistema auto oscile.
Mi falta de experiencia en el manejo de la radio Frecuencia me llevo a cometer ciertas omisiones que tal vez debian ser obvias.
Por lo que decidí modificar la disposición aislando etapa por etapa y desacoplando al máximo las alimentaciones.

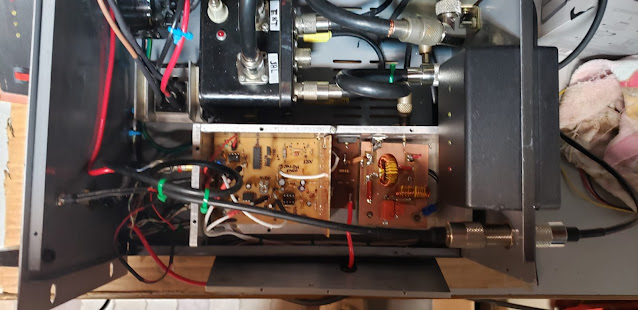

La configuración que logre es compuesta por tres placas individuales:
1º Corresponde al oscilador de 75Khz y al generador de pulsos.
2º Corresponde al Mosfet de potencia IRFP9240 modulador.
3º Corresponde al Filtro de 75 Khz que incluye el Diodo MUR1650
En la imagen del modulador se puede observa un tabique de blindaje confeccionado con una placa de fibra cobreada la que es atravesada por un cable coaxial blanco, portador de la señal digital modulada.
Por suerte la auto oscilación fue erradicada con la nueva disposición.
Aquí en primer plano y a la derecha, se puede observar la llave de control secuencial que habilita etapa por etapa.
A.jpeg)
.jpeg)
Pequeño video donde se muestra cómo funciona el modulador y como varía el ancho del pulso.
Modulador Cerrado
Se puede observar en primer plano un conector coaxial, este corresponde a la entrada de Audio.
Como he dicho en otro comentario, he intentado mantener todas las conexiones blindadas y desacopladas para evitar que el modulador auto oscile.
El Transmisor ha comenzado a funcionar con éxito!!!
 |
La Potencia de salida en esta etápa de pruebas lograda es 120W @ 60V y 2 Amp.
En lo sucesivo llevare la fuente de tensión a régimen pleno es decir a 120 V
Conclusiones preliminares
Ayer 15 de Octubre de 2022
Ayer 15 de Octubre de 2022
a tan solo 15 dias antes de cumplir mis 31 años como Radio Aficionado realice mi primer comunicado con el transmisor de AM PDM
Contacté con el Sr. Norberto LU8EHA
quien posee una transmisión sorprendente y quien acuso una muy buena recepción de mi estación.
Subire mas videos
