PROTECCION DE SOBRE CORRIENTE y ALTA R.O.E.
¡Hola Amigos de la experimentacion !
Los otros dias, mi transmisor de AM volvio a darme un gran susto, ante lo que aparentemente era presencia de RF dispersa en la sala de radio. El procesador de audio comenso a auto oscilar y con motivo de esta auto oscilacion el transmisor tomaba una corriente realmente excesiva, afortunadamente me di cuenta rapido de lo que ocurria y corte la transmision de inmediato y aunque fue increhible se salvo el modulador y la etapa de RF.
Conversando con Sergio LU1EU sobre lo ocurrido me aconsejo utilizar algun metodo de proteccion ante corriente elevada.
Fue ahi que recorde que hace muchos años, y con motivo de la construccion de mi primer PWM, aquel que nunca llego a termino por el famoso incendio en el Radioclub, habia armado un circuito de proteccion de sobre corriente que utilizaba un Reed Switch como sensor , diseño que seguramente hoy habria sido superado por una infinidad de nuevas configuraciones, sobre todo mas rapidas, pero esta es una alternativa cuya aptitud ha sido probada eficazmente en combate.
El circuito habia sido publicado por el Radio Aficionado Brasileño, Joao Azzolin PY3CNQ en su famoso SUPERVOX s2000
Mi interes se revivio cuando Daniel LW7DYG quien se encuentra en plena construccion de un nuevo transmisor, me pregunto por la proteccion de corriente.
Basado en el circuito de PY3CNQ...
Si bien en el circuito electrico trate de dejar lo mas fiel el original de todos modos como estaba haciendo algo para que pueda ser utilizado en mi propo transmisor me he tomado algunas licencias, como el de utilizar dos relays separados para que el +vdd del modulador no comparta encapsulado con la señalizacion de Falla, y por otro lado porque eran los tipos de relays de potencia que disponia en las gavetas del cuarto de las chispas.
Otra de las modificaciones que incorpore fue una entrada de disparo del tiristor ante la presencia de ROE elevada.
Esta señal de disparo proviene del Sensor de Alto SWR
.jpeg)
Realizando el Inductor...
CUIDADO!
El Reed Swith es muy delicado y si intentamos bobinar el inductor directamemente sobre la ampolla, corremos el riesgo de romperla.
En mi caso utilice un alambre de cobre de 3 mm y realice una bobina de 8 espiras juntas, bobinandola sobre una mecha de 8 mm.
La calibracion la realice utilizando una carga resistiva variable y definida conectada a la fuente de alimentacion donde fui controlando que el nivel de corriente deseado accione el Reed Switch.
Como el Reed switch se accionaba con una corriente mas baja a la yo buscaba fui restando espiras al inductor hasta lograr el disparo con la corriente deseada.
PCB
Como siempre realice mi PCB mediante el software Kicad, intentando hacer un diseño optimo para que todo aquel que desee incorporarlo a su transmisor pueda hacerlo sin problema, una mirada mas amplia nos permite ver tambien que es una eficaz forma de proteger fuentes de alimentacion.
Diseño para Transferir
Realizado en una Placa de 10 cms X 10 Cms
El Archivo para descargar en formato PDF relacion 1:1 pueden solicitarlo por email :
lw9dtr@gmail.com
Cuestiones de corriente
El ancho de las pistas del PCB de la seccion de +VDD lo he confeccionado con un espesor considerable pero se puede reforzar estañando las pistas de entrada y de salida.
Ubicacion de los componentes
Vista RX

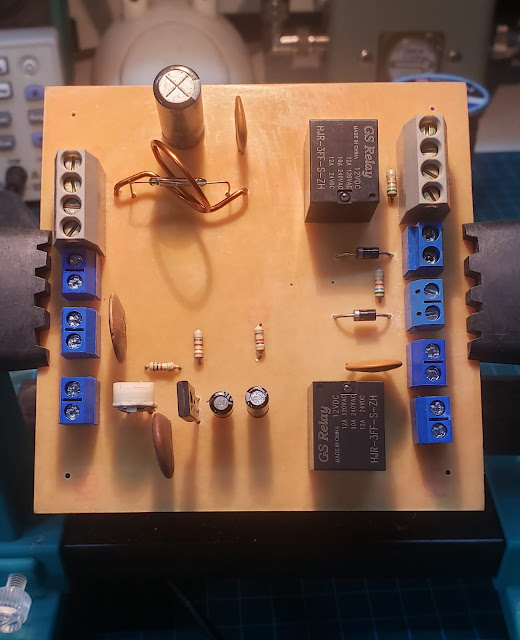

Perspectiva
En breve subire el video de ensayo...
Espero les sirva la idea, muchas gracias por leeeme y no olviden dar CLICK en la pcion SEGUIR para que mas personas puedan acceder al blog.
Felicidades para todos en este nuevo año que esta por comenzar.
¡Feliz 2025 Amigos!
73's DX
